RTO設備具有凈化效率高、可適用組分復雜波動性大的VOCs、熱回收效率高、運行穩定性好等優點，是目前適用性更好、凈化效率更高的 VOCs治理裝置，隨著對VOCs廢氣排放要求越來越嚴格，RTO得到了廣泛應用。

1、工藝原理

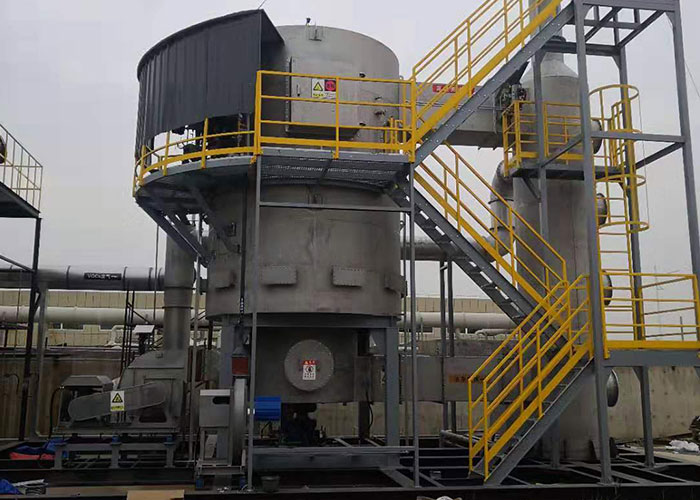

蓄熱式電熱氧化爐處理有機廢氣利用有機氣體在高溫下發生氧化分解產生二氧化碳與水等無害物質來達到去除廢氣中VOCs的目的。直列三塔式RTO，由三個蓄熱室、一個燃燒室、電加熱系統及可控硅控制系統、進排氣及反吹切換閥組、鋼制煙囪、廢氣進氣風機等組成。三個蓄熱室在同一時刻的工作狀態分別為進氣預熱、 排氣 蓄熱、煙氣反吹。到達切換時間時，由控制系統按排氣、進氣、反吹依次切換工作狀態。對同一蓄室在一個周期內，依次完成進氣預熱、煙氣吹掃、排氣蓄熱三個工作狀態，然后進入下一周期，依次循環。

2、工藝流程

各污水處理設施內的臭氣由惡臭收集系統收集后，經堿洗脫硫后的廢氣(來自浮渣區域和含油區域)進入緩沖罐進行緩沖脫液，廢氣再經增壓風機增壓后進入蓄熱式電熱氧化爐RTO， 在780~900℃的高溫下進行熱氧化處理。有機廢氣經高溫?zé)嵫趸纸鉃槎趸己退俳?jīng)煙囪高空排放。

3、安全設計

RTO蓄熱床層堵塞或某一時間段內廢氣濃度驟升時，RTO燃燒室存在超壓的風險，因此，在RTO燃燒室上設置了防爆門，在增壓風機出口安裝了阻火器，在RTO裝置進口管線上設置了爆破片，并在RTO設備進出口管路設置了壓差檢測裝置，根據現場實際情況設置壓差參數，并設報警值。當進出口管路壓力差值變化時，增壓風機變頻調節裝置進氣量并維持進出口壓差在設定值附近小范圍波動。RTO設備進口設置了LEL在線檢測儀，用于實時監測待進RTO裝置的廢氣VOCs濃度，且LEL在線檢測儀與RTO爐之間的距離大于LEL在線檢測儀響應時間內設計風量下廢氣通過的距離。當廢氣濃度瞬時值超過設定安全值后，采取稀釋、走旁通等前置調整措施，避免高濃度廢氣直接進入RTO爐體從而引發安全事故。

LEL在線檢測儀的安裝位置和選型應從時效性、準確性等方面考慮，確保RTO系統能夠及時、有效地做出應對措施。RTO裝置設置了進裝置廢氣濃度高、爐膛溫度高、排煙溫度高、增壓風機故障、反吹風機故障、電加熱器故障等聯鎖控制， 用以在RTO裝置出現異常工況或設備故障時保證裝置安全。
